链路聚合LACP复习

LACP模式支持链路备份

链路是有优先级的,链路优先级高的

least active-linknumber 是设置最小聚合活动接口的阈值

max active-linknumber 是设置最大聚合活动借口的阈值

可以配置系统的LACP优先级,取值范围0-65535,值越小优先级越高。选择优先级较小的一端为主动端。如果优先级相同则选择MAC地址较小的一段为主动端。使用 lacp priority 0-65535 默认32768

接口优先级取值范围0-65535,越小的优先级越高,优先级高的将被优先选为活动接口。

可以设置抢占,如果故障链路恢复了以后可以抢占回来。

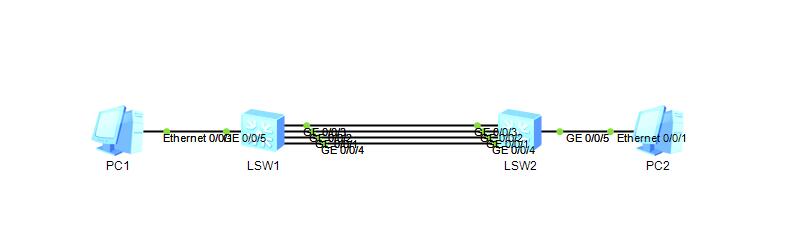

拓扑如下:

配置要求:

  1. LSW1为主动端
  2. 最小2条链路活动、最大3条链路活动
  3. LSW1拥有抢占功能,延迟为20s
  4. 设置端口优先级

配置结果:

#
sysname LSW1
#
lacp priority 100
#
interface Eth-Trunk1
mode lacp-static
least active-linknumber 2
lacp preempt enable
max active-linknumber 3
lacp preempt delay 20
#
interface GigabitEthernet0/0/1
eth-trunk 1
lacp priority 100
#
interface GigabitEthernet0/0/2
eth-trunk 1
lacp priority 200
#
interface GigabitEthernet0/0/3
eth-trunk 1
lacp priority 300
#
interface GigabitEthernet0/0/4
eth-trunk 1
lacp priority 400
#

LSW2:

#
sysname LSW2
#
interface Eth-Trunk1
mode lacp-static
least active-linknumber 2
lacp preempt enable
max active-linknumber 3
lacp preempt delay 20
#
interface GigabitEthernet0/0/1
eth-trunk 1
lacp priority 100
#
interface GigabitEthernet0/0/2
eth-trunk 1
lacp priority 200
#
interface GigabitEthernet0/0/3
eth-trunk 1
lacp priority 300
#
interface GigabitEthernet0/0/4
eth-trunk 1
lacp priority 400
#

配置验证:分别shutdown掉1-3条线路查看eth-trunk状态。剩余一条线路的时候PC1 ping不同 PC2
抢占验证,分别shutdown掉gi/0/01至gi0/0/3,然后恢复后查看gi0/0/4状态。根据抢占时间,gi0/0/1接口状态由Unselect转换为Selected。

总结:这种LACP的方式不是很好用,因为每次线路切换的时候数据传输都会中断,包括抢占。而且备份线路基本上没有用,不如直接做普通链路聚合。
