STP生成树学习(一)

学习了STP生成树协议,依旧有些懵,但是基础的东西已经明白了。明白了什么是根桥、根端口、指定端口、BPDU等,现在可以做到基础的配置来选举或者手动指定根桥了。

STP手动指定优先级配置根桥:

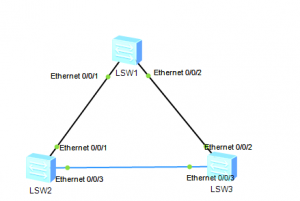

拓扑如下:

启动模拟器后进入系统视图:

在每个交换机上进行命令输入开启STP功能:stp mode stp 会进入自动选举

进入LSW1 设置优先级:stp priority 4096 设置优先级为4096(默认优先级为32768)

使用:display stp 就可以看到优先级了,其中 CIST Bridge:4096 .4c1f-cc89-6950(优先比对优先级,如果一样则比较MAC地址)

使用:display stp brief 检查LSW1配置情况:

两个端口都为指定端口。因为:LWS1为根桥,根桥的每个端口总是指定端口。

查看其它交换机:LSW2及LSW3配置情况:

LSW2和LSW3中与根桥相连的E0/0/1及E0/0/2被选举为根端口。因为:根端口是非根桥交换机去往根桥的最优线路。

LWS2中的E0/0/3被设置为指定端口,LWS3中的E0/0/3被设置为预备端口,状态为禁用状态。

下面是对STP中各种端口状态的详细说明:

1. Forwarding:转发状态。端口既可转发用户流量也可转发BPDU报
文,只有根端口或指定端口才能进入Forwarding状态。
2. Learning:学习状态。端口可根据收到的用户流量构建MAC地址表
,但不转发用户流量。增加Learning状态是为了防止临时环路。
3. Listening:侦听状态。端口可以转发BPDU报文,但不能转发用户
流量。
4. Blocking:阻塞状态。端口仅仅能接收并处理BPDU,不能转发
BPDU,也不能转发用户流量。此状态是预备端口的最终状态。
5. Disabled:禁用状态。端口既不处理和转发BPDU报文,也不转发用
户流量。

本站文章均为原创,转载请注明文章出处:An的博客,本文地址:http://www.arssra.cn/archives/29.html 如有疑问请留言或者发送邮件至arssra#aliyun.com
