华为利用MPLS解决BGP路由黑洞

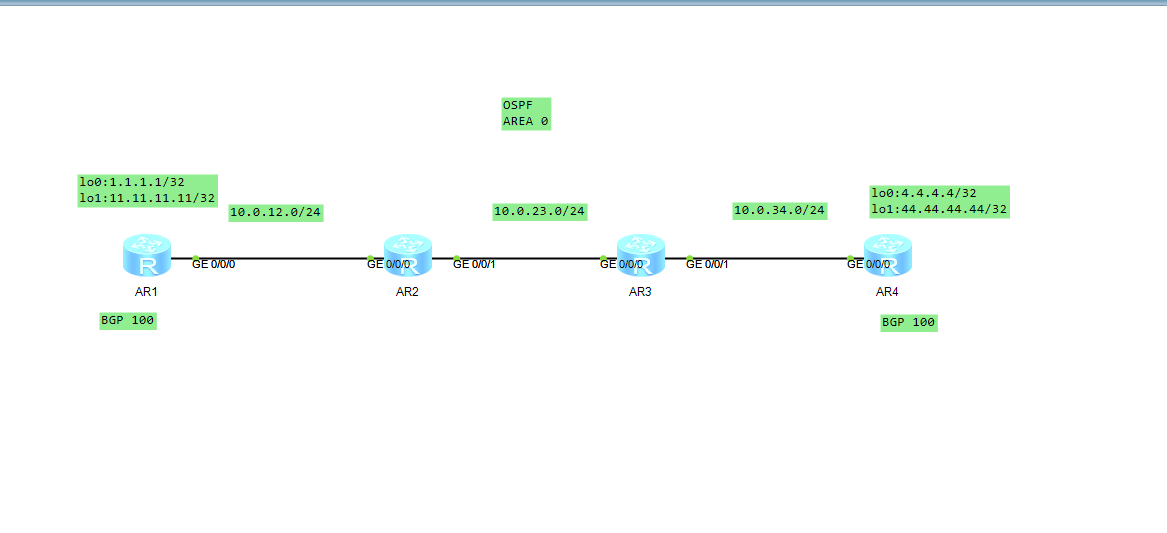

实验环境图拓扑

说明:AR1-AR5为IBGP关系,AS号100。AR1、AR2、AR3、AR4使用OSPF进行IGP互联,使用mpls ldp进行动态标签分发。其中AR1的lo0口和AR5的lo0口进行IBGP互联,分别把自己的lo1口发布到BGP中。

实验目的:通过MPLS最终可以使AR1的lo1口PING通AR4的lo1口。

主要说明AR1和AR4的配置如下:

AR1:

#
 sysname AR1
#
mpls lsr-id 1.1.1.1
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 10.0.12.1 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
interface LoopBack1
 ip address 11.11.11.11 255.255.255.255
#
bgp 100
 peer 4.4.4.4 as-number 100
 peer 4.4.4.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 11.11.11.11 255.255.255.255
  peer 4.4.4.4 enable
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.0.12.1 0.0.0.0
#
route recursive-lookup tunnel
#

AR4:

#
  sysname AR4
 #
 mpls lsr-id 4.4.4.4
 mpls
 #
 mpls ldp
 #
 interface GigabitEthernet0/0/0
  ip address 10.0.34.4 255.255.255.0
  mpls
  mpls ldp
 #
 interface LoopBack0
  ip address 4.4.4.4 255.255.255.255
 #
 interface LoopBack1
  ip address 44.44.44.44 255.255.255.255
 #
 bgp 100
  peer 1.1.1.1 as-number 100
  peer 1.1.1.1 connect-interface LoopBack0
  #
  ipv4-family unicast
   undo synchronization
   network 44.44.44.44 255.255.255.255
   peer 1.1.1.1 enable
 #
 ospf 1 router-id 4.4.4.4
  area 0.0.0.0
   network 4.4.4.4 0.0.0.0
   network 10.0.34.4 0.0.0.0
 #
 route recursive-lookup tunnel
 #

这里重点说明一下,LDP不会给BGP路由进行标签分配,华为中需要使用隧道迭代进行为BGP路由分配标签:
route recursive-lookup tunnel

实验结果:AR1的lo1口可以和AR4的lo1口进行互通
