OSPF使用Vlink做骨干区域备份链路&解决次优路径的场景

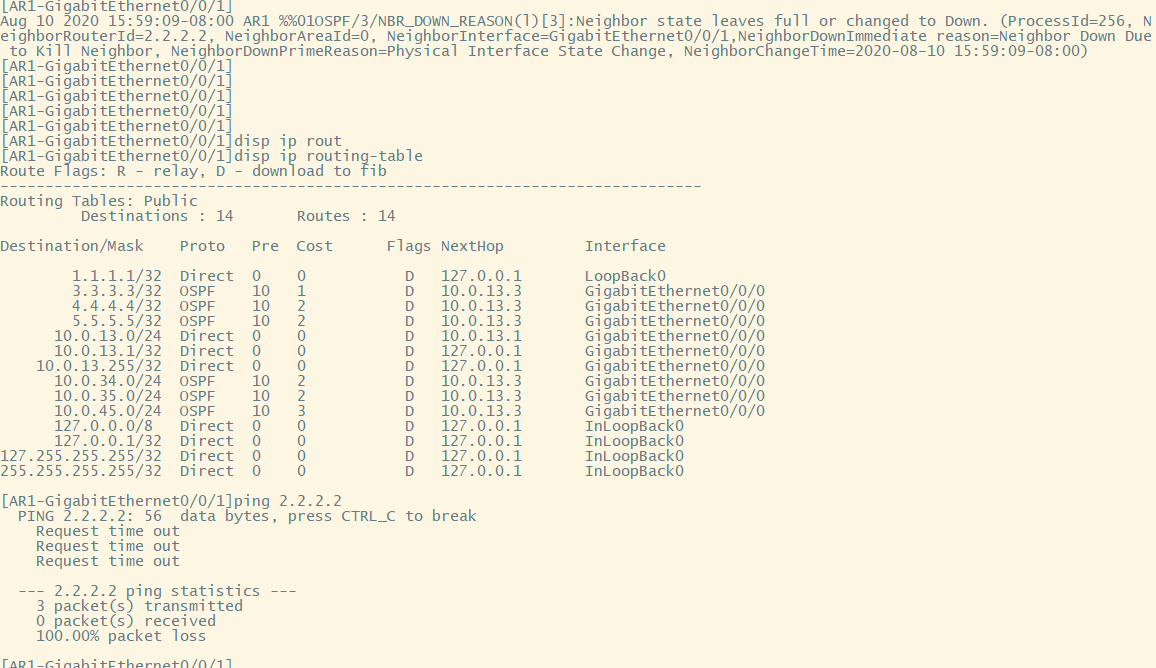

当AR1与AR2之间链路断开后,如果AR3和AR4没有配置vlink,则造成骨干区域不连续,AR1无法访问AR2的情况,AR3无法访问AR2的情况,AR4无法访问AR1的情况。

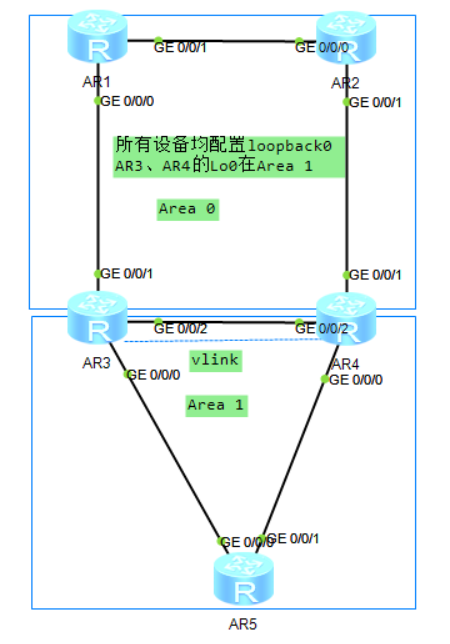

如下图:

因为骨干区域被分割,AR3不会采用从非骨干区域学习来的3类LSA进行计算路由,因此AR3也无法访问AR2,同理AR4也不能访问AR1:

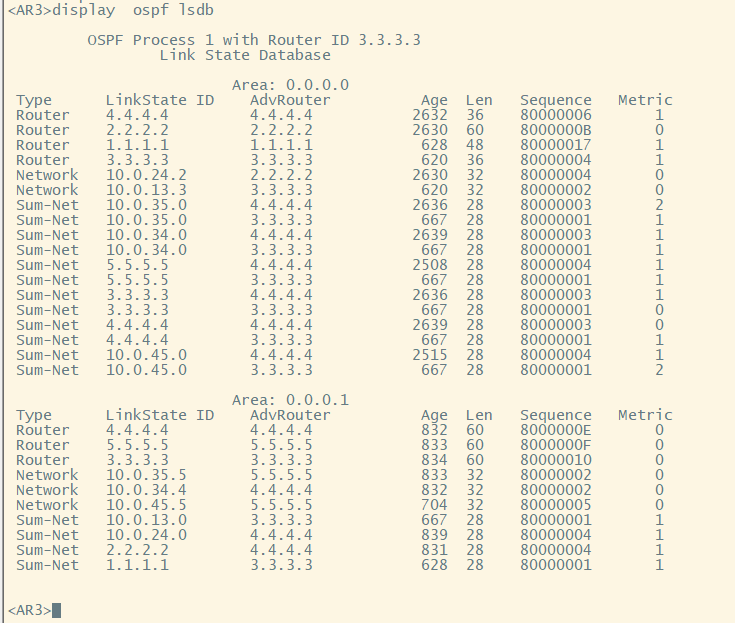

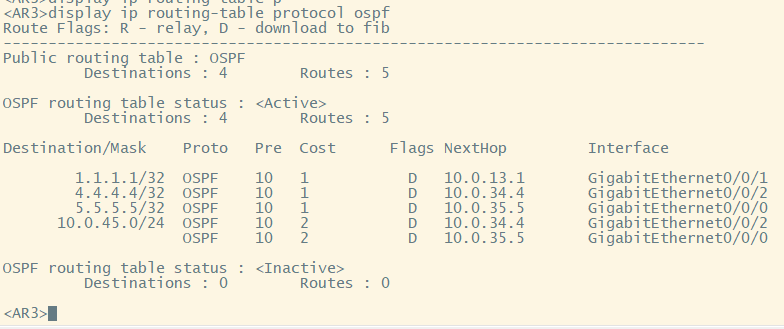

AR3的OSPF LSDB和路由表内容如下:

当链路恢复后,依旧还有另外一个问题,就是当AR4访问AR3的GE0/0/1接口的时候会存在次由路径:AR4会通过AR2->AR1->AR3这样的路径去访问,如果配置了Vlink,既可以提高骨干区域的健壮性也能解决次由路径的问题。

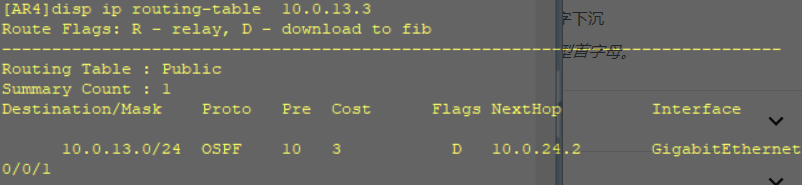

没有建立Vlink的AR4去往AR3的GE0/0/1接口路由表:

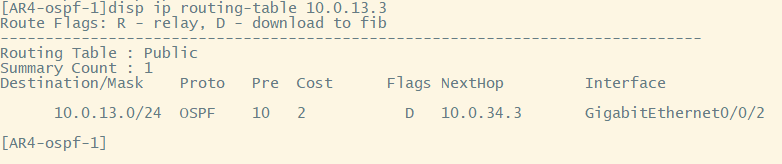

在AR3与AR4之间配置Vlink后的访问路径:

会通过Vlink进行传递过去,但是实际上走的物理链路为AR3与AR4之间的链路,但是解决了次优路径。

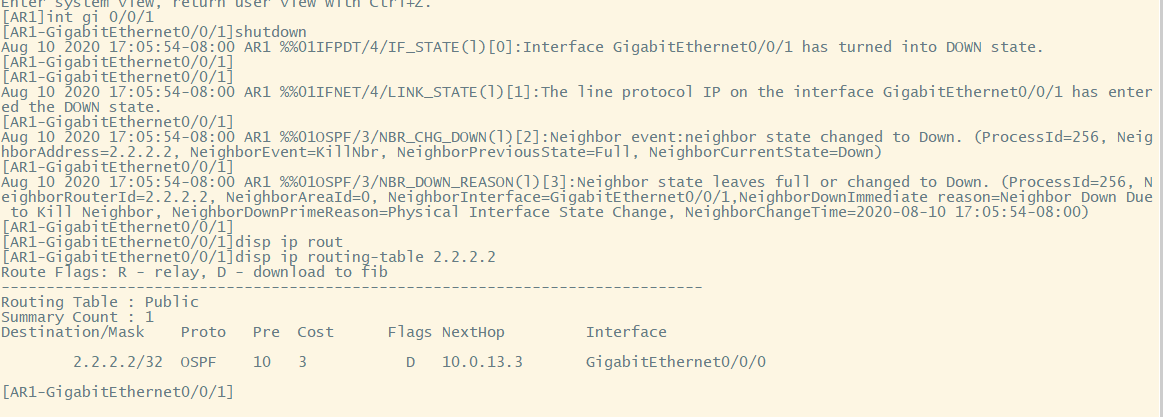

当AR1与AR2断开后,Vlink作为备份链路,依旧可以保证AR1访问AR2正常:
