OSPF Vlink导致环路的场景

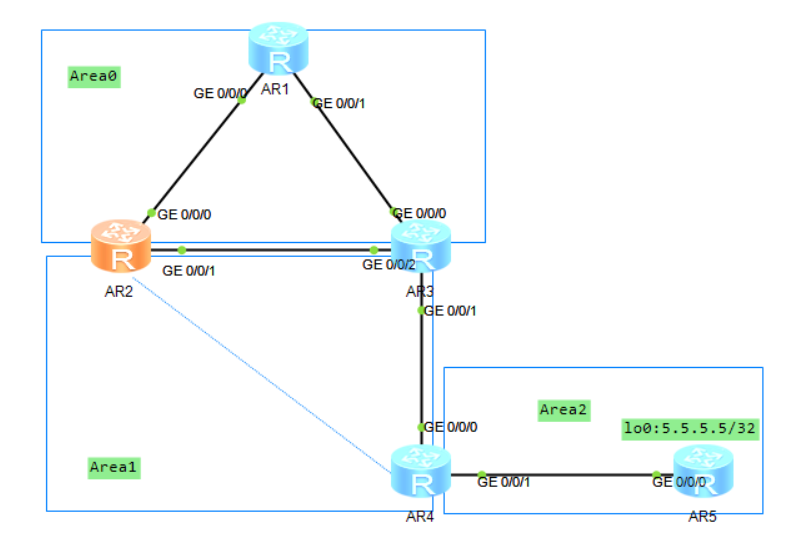

场景:当Vlink配置在AR2和AR4之间,AR3访问5.5.5.5出现环路,因为AR3会优选从骨干区域0学习到的3类LSA进行路由计算,下一跳为AR1,AR1是通过AR2的Vlink传递的3类LSA进行学习,AR1的下一跳是AR2,AR2由于物理链路与AR3相连,AR2的下一跳为AR3,AR3又回到AR1,形成环路:AR3->AR1->AR2->AR3这样的环路。

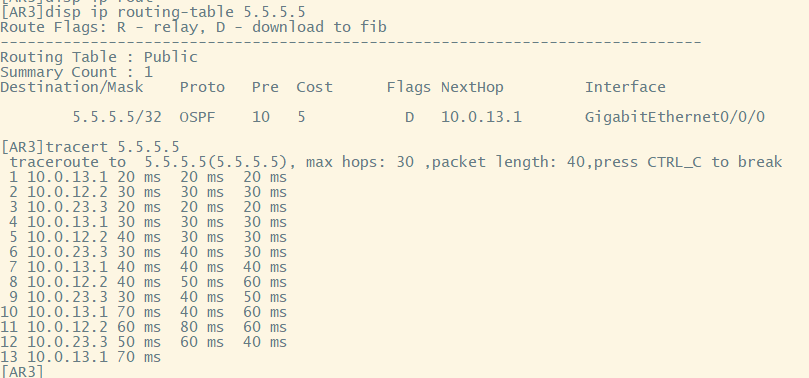

AR3的tracert结果如图:

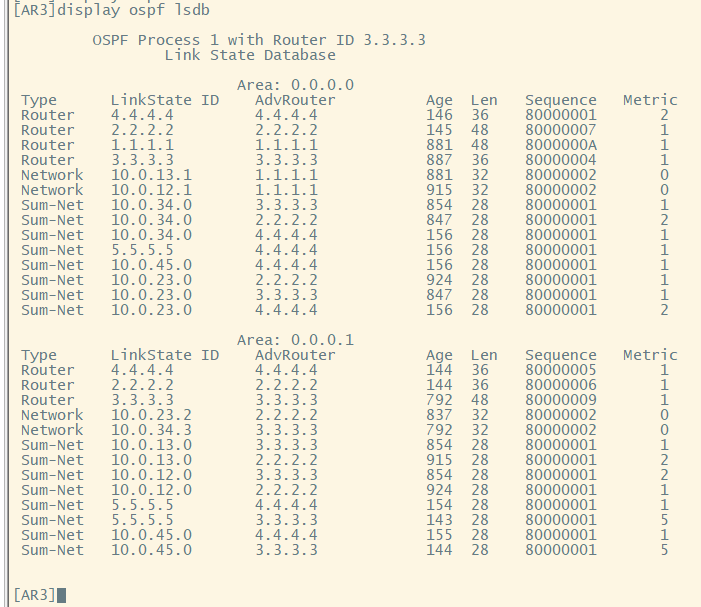

AR3的OSPF LSDB:

根据上图可以看出,AR3同时在骨干区域和普通区域学习到了5.5.5.5的3类LSA,根据规则,它会优选从骨干区域学习到的3类LSA。因此计算出的路由下一跳为AR1。

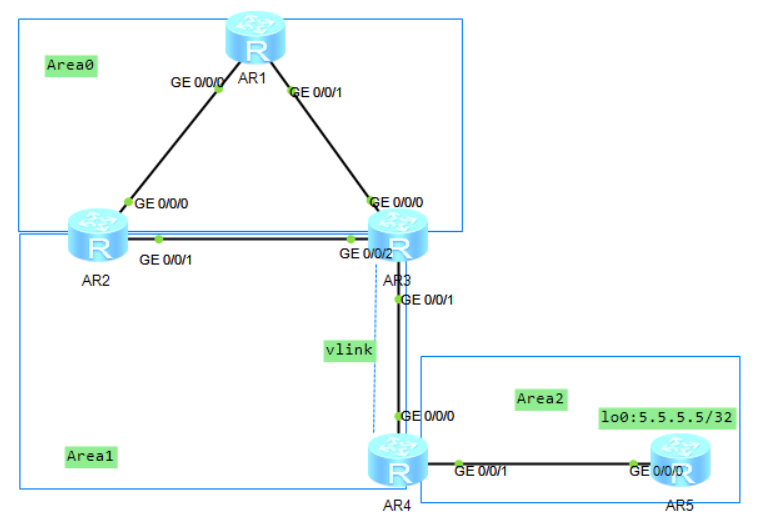

解决方法:在AR3与AR4之间建立Vlink,可以解决这个问题,如图:

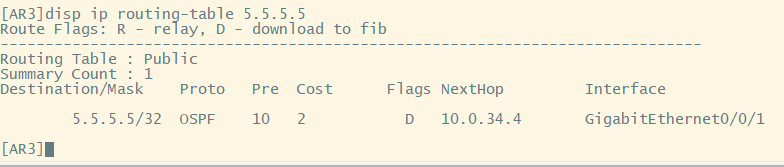

AR3的去往5.5.5.5的路由表:

总结:当Vlink设计不当的时候,可能引发环路。
