OSPF多出口下发默认路由设计

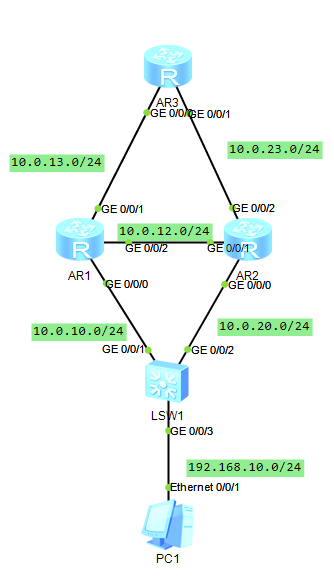

场景介绍:AR1、AR2模拟两个出口,AR3模拟互联网,由于OSPF下发默认路由无法进行负载,所以当网络正常时,采用AR2作为出口路由器,当AR2的出口发生故障后,采用AR1作为出口。

设计思路:AR2设计缺省路由指向AR3,优先级为60。正常通过OSPF下发缺省路由。AR1设计缺省路由指向AR3,优先级为160,正常情况下通过OSPF学习到的缺省路由通过AR2进行出口访问,当AR2出口故障发生后,采用AR1进行出口。

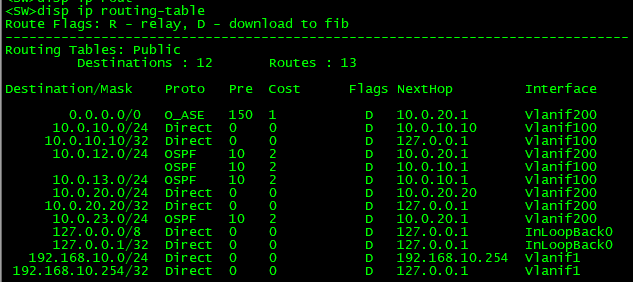

查看SW的路由表:

通过AR2进行出口

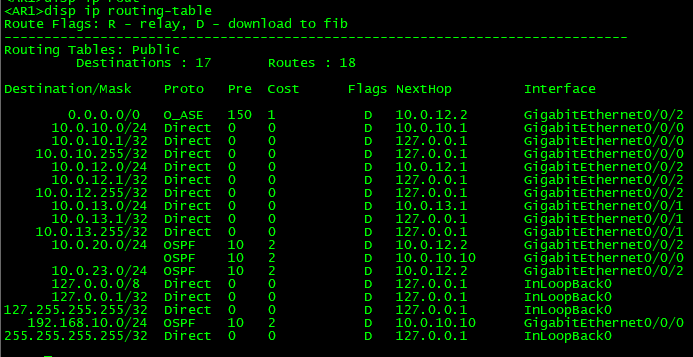

查看AR1的路由表:

AR1通过互联链路进行出口。

shutdown掉AR2到AR3的链路,模拟故障后,查看AR1、AR2、SW的路由表。

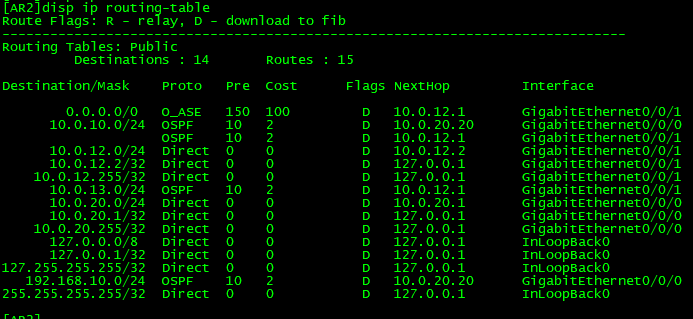

AR2的路由表:

当AR2与AR3的链路down后,AR2通过与AR1的互联链路进行出口。

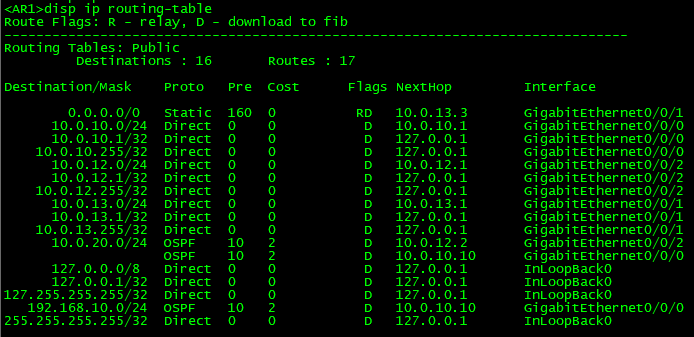

AR1的路由表:

AR1采用配置的静态路由进行出口

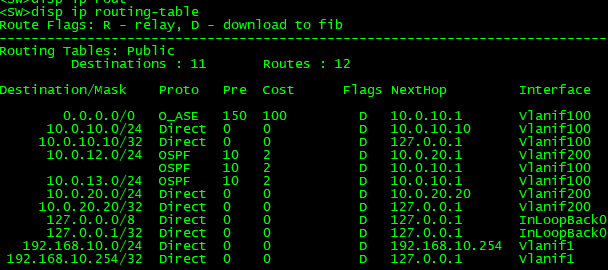

查看SW的路由表:

SW通过AR1下发的缺省路由进行出口

这种配置的关键点在于AR1的OSPF配置,配置如下:

default-route-advertise permit-calculate-other cost 100 //这里permit-calculate-other的大致意思是还会计算通过OSPF学习到的缺省路由。

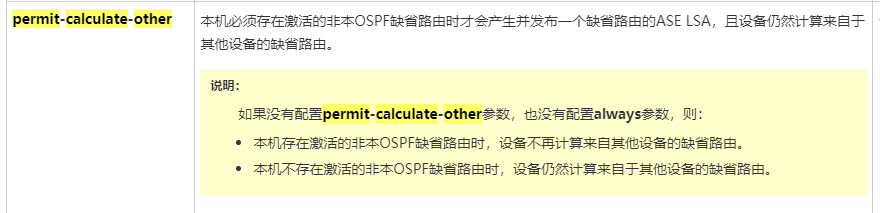

Hedex中对该关键字的解释

本次实验的关键点就是permit-calculate-other关键字了。
