F5负载均衡双机实验Active/Standby

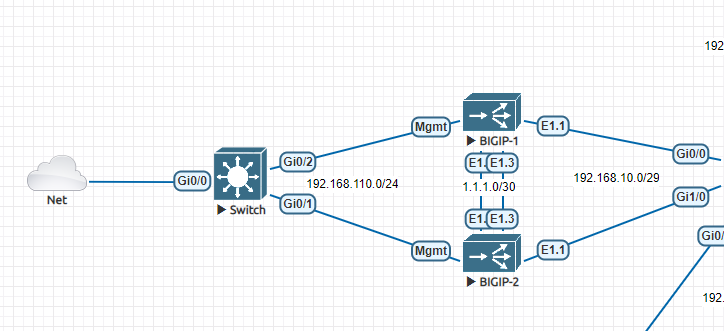

场景说明:两台F5组成主备双机,两台机器配置几乎差不多,这里只放一台。由于已经配置好了,这里状态是In Sync。后续还有针对负载均衡的实验。

在第一步开始之间建议进行NTP配置,一定要让两台设备的时间同步,否则双机配置完毕后会有警告,另外就是本次采用手动同步配置。

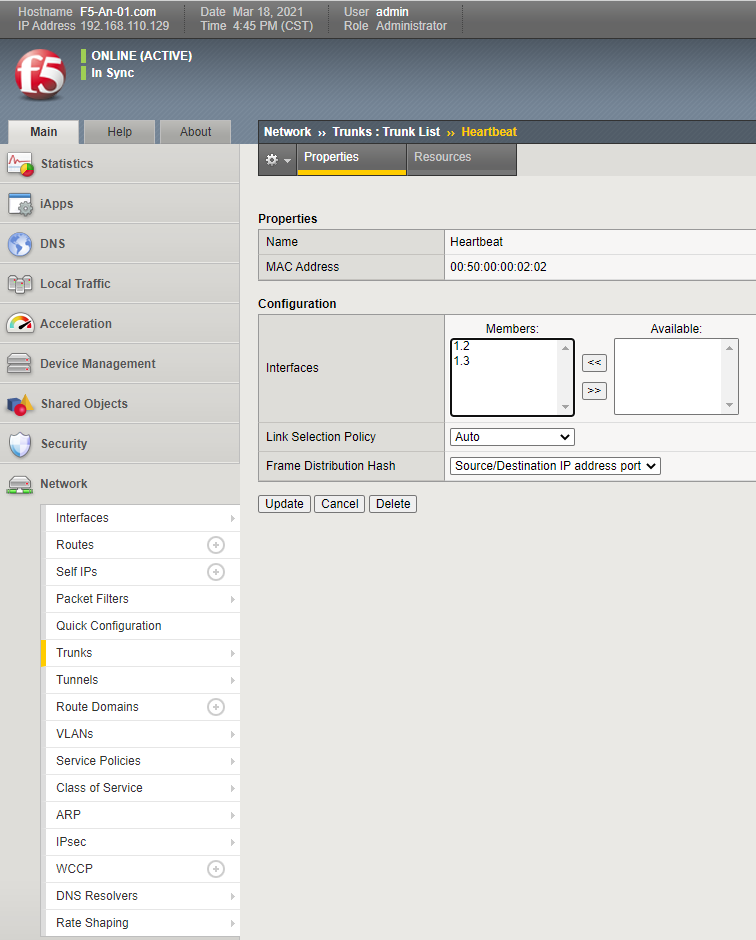

第一步:配置链路聚合,将接口和1.2和1.3组成一个聚合组

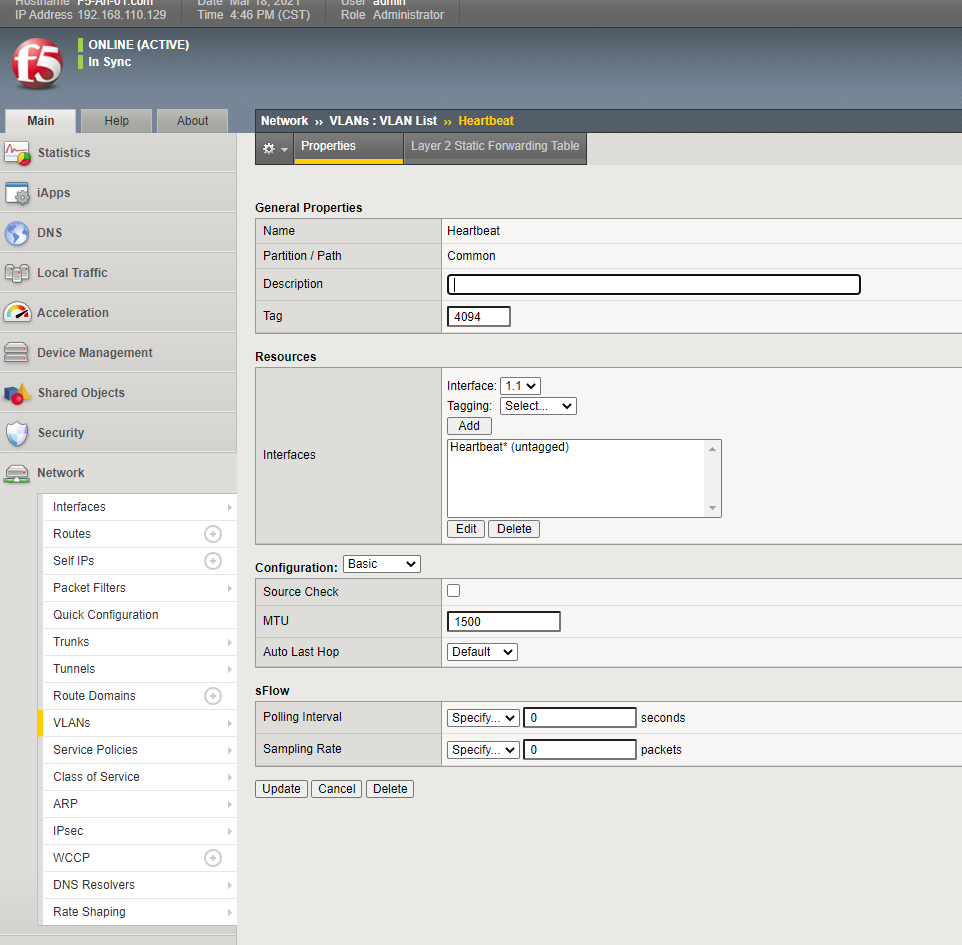

第二步:配置心跳所用VLAN并且将心跳的聚合接口加入到VLAN中,采用Untagged方式

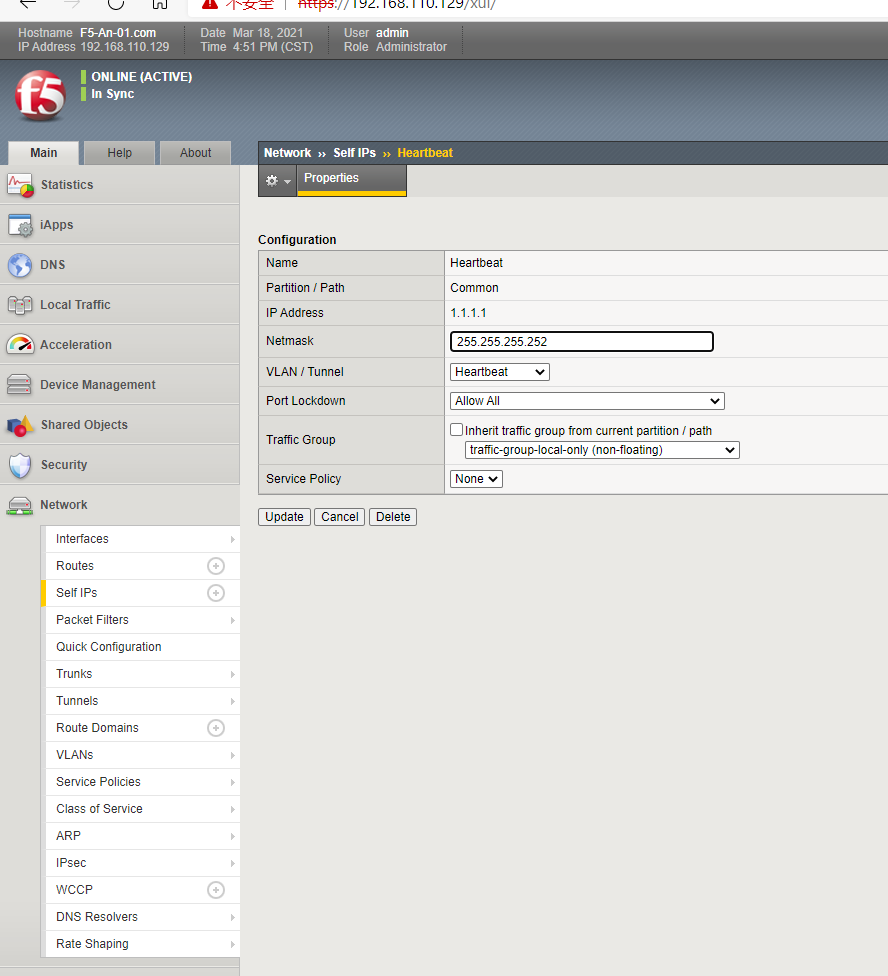

第三步配置IP地址:

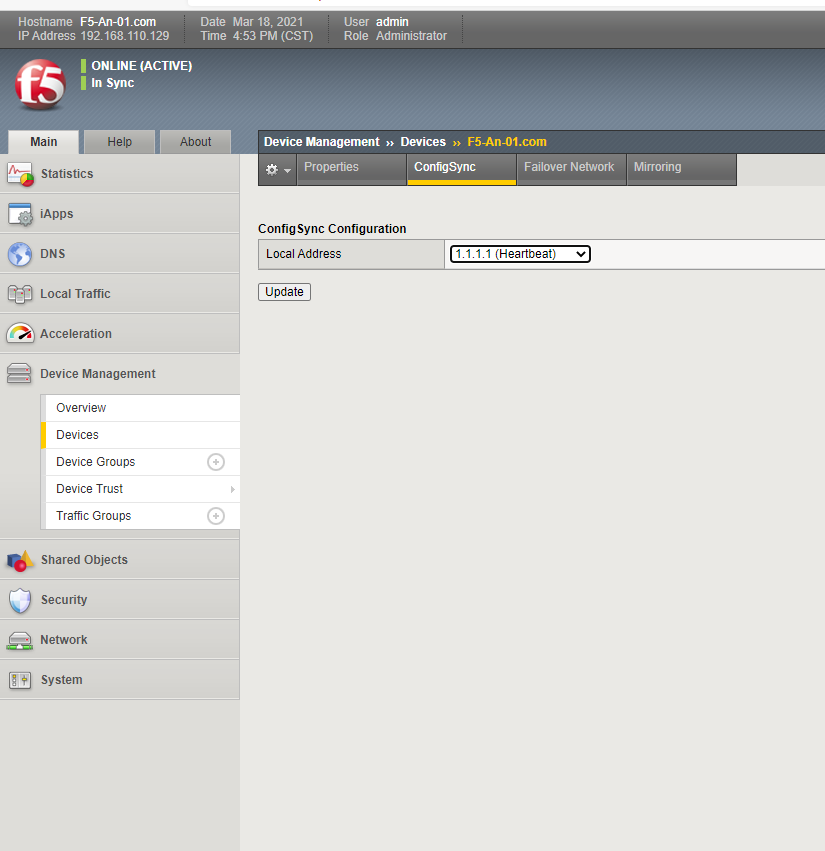

第四步:配置同步接口

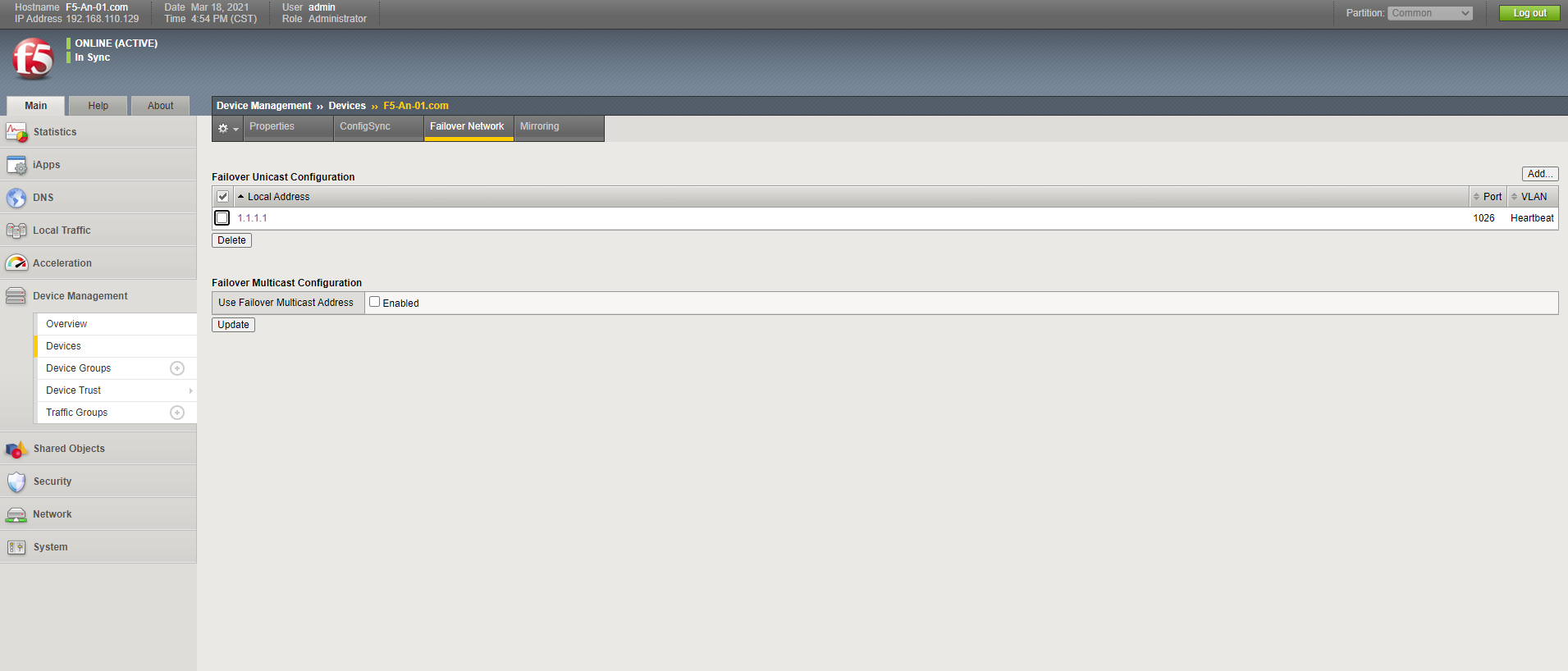

第五步:配置心跳接口

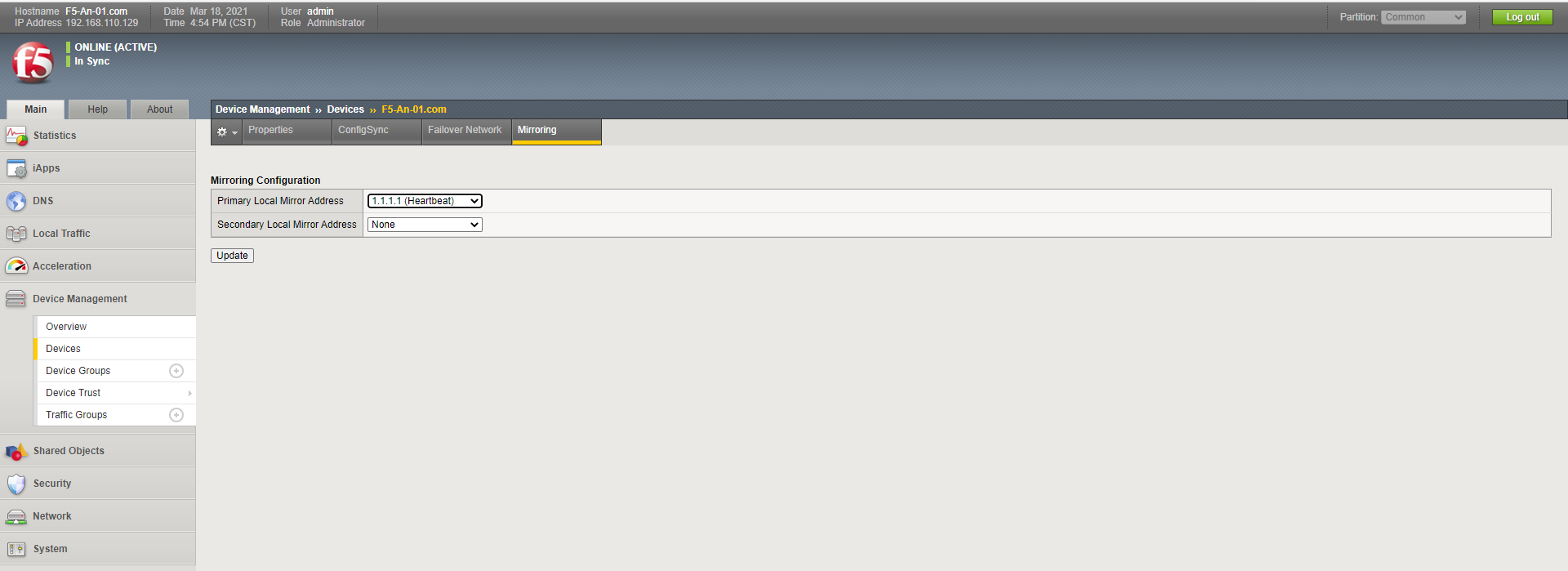

第六步:配置信息监控接口,由于只有一组心跳线

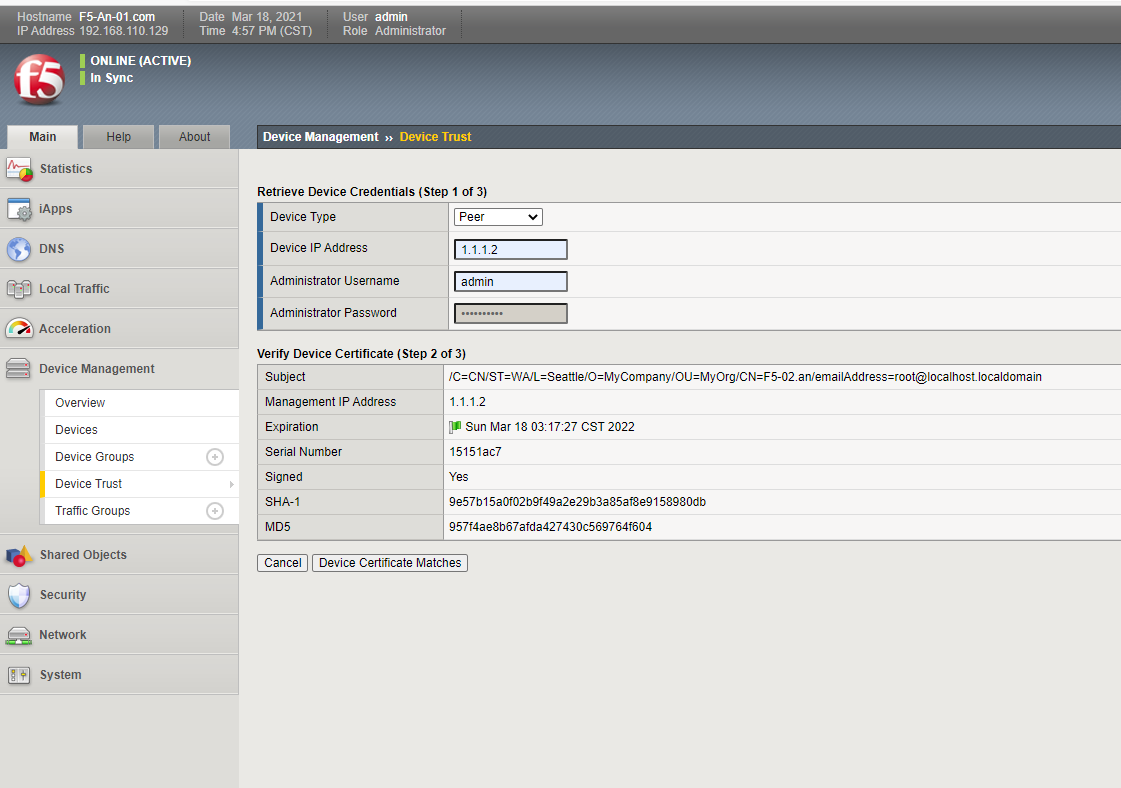

第七步:配置Device Trust

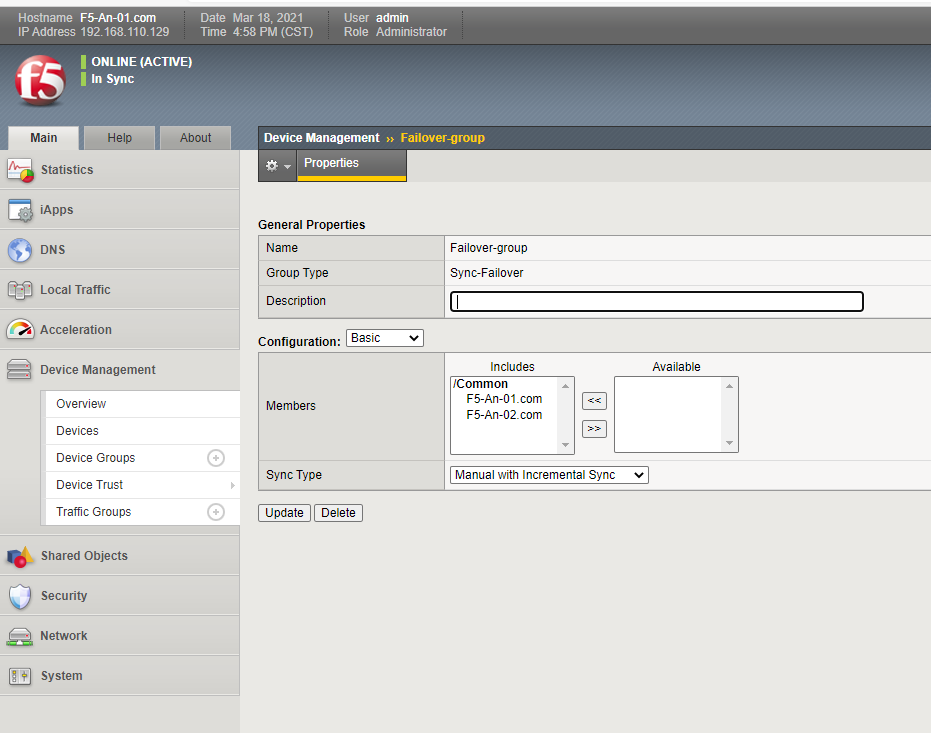

第八步:配置Failover-group

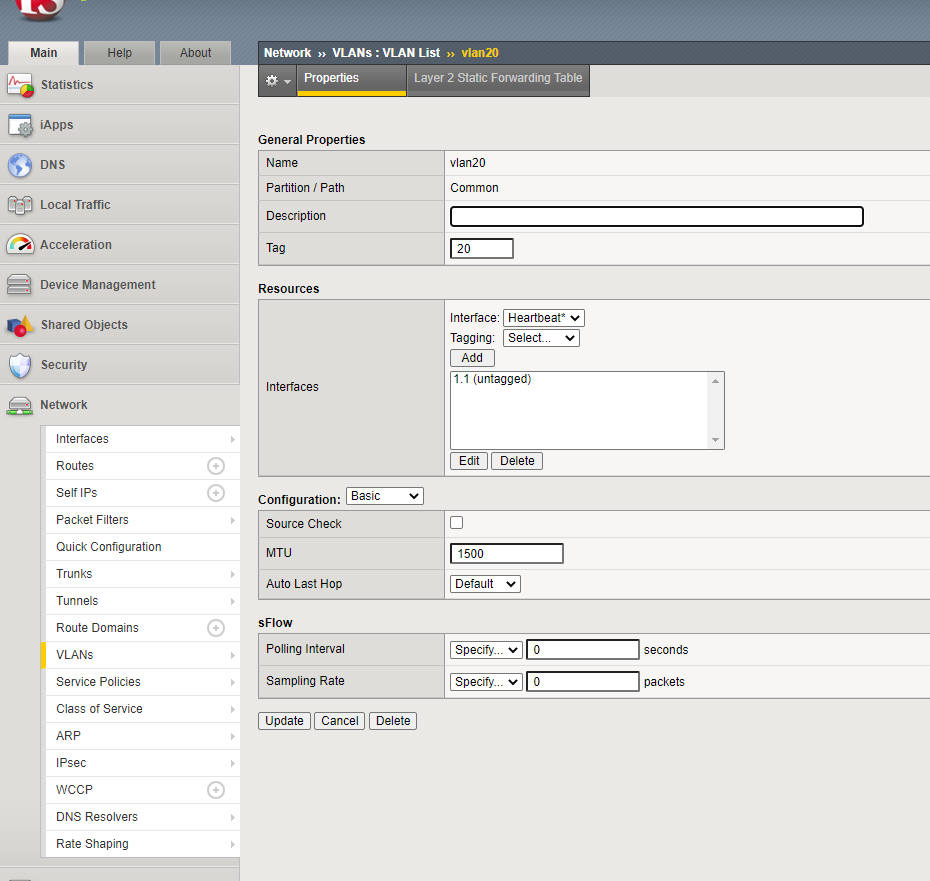

第九步创建业务vlan将接口1.1添加到业务vlan中:

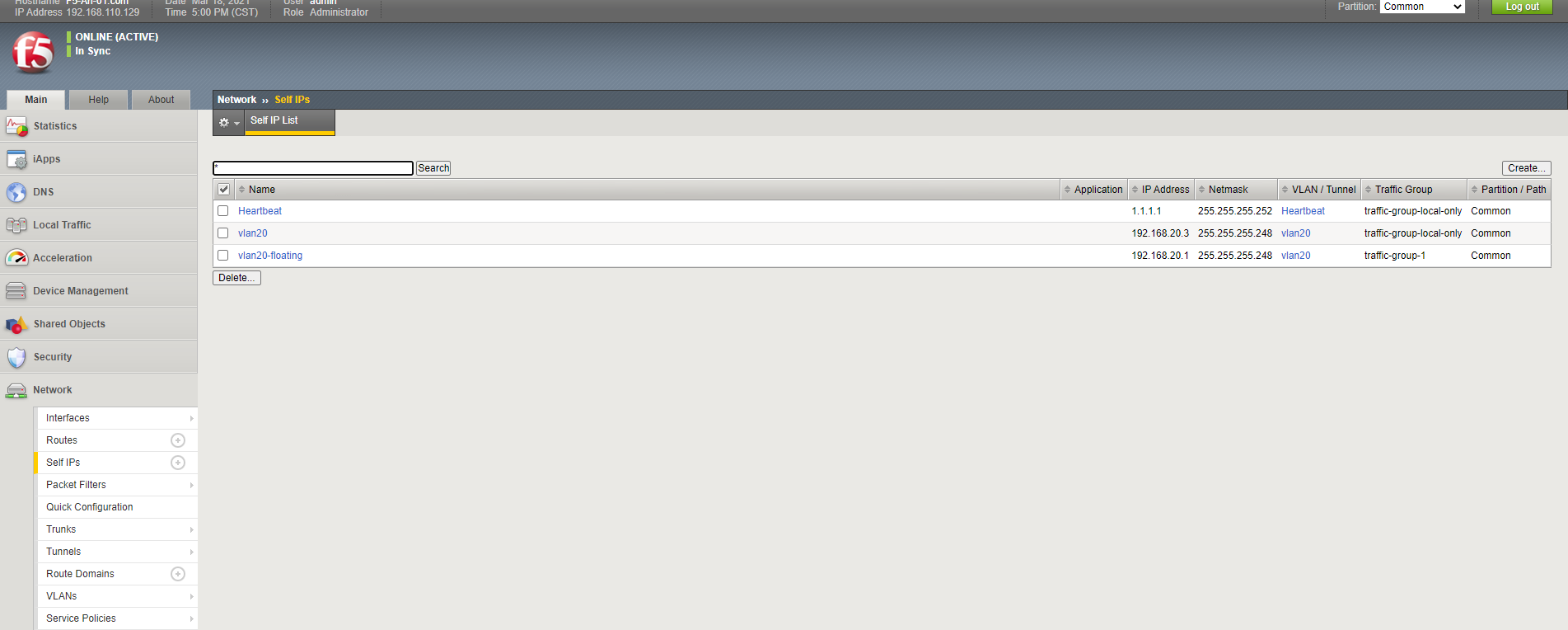

第十步:配置IP和浮动IP地址

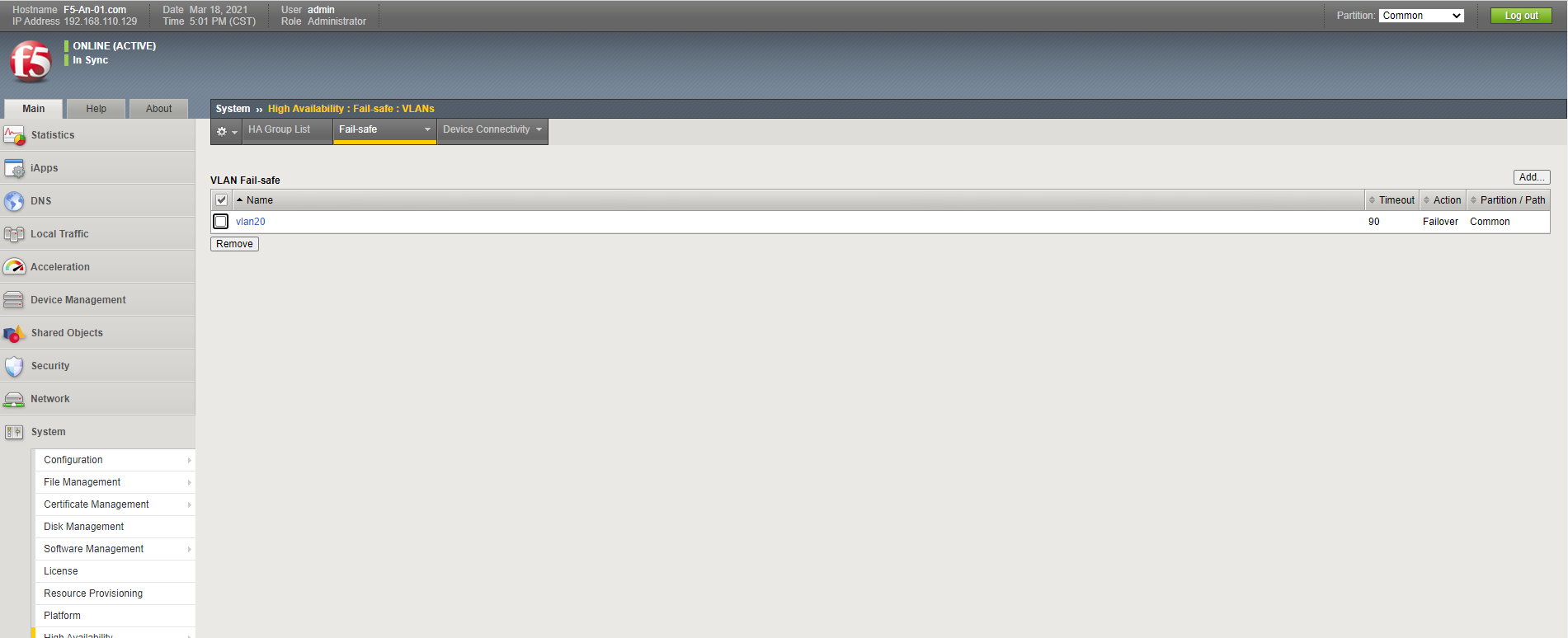

第十一步:配置监控,监控业务vlan
