华为USG防火墙旁路主备上下行连接交换机(业务运行虚墙-OSPF场景)

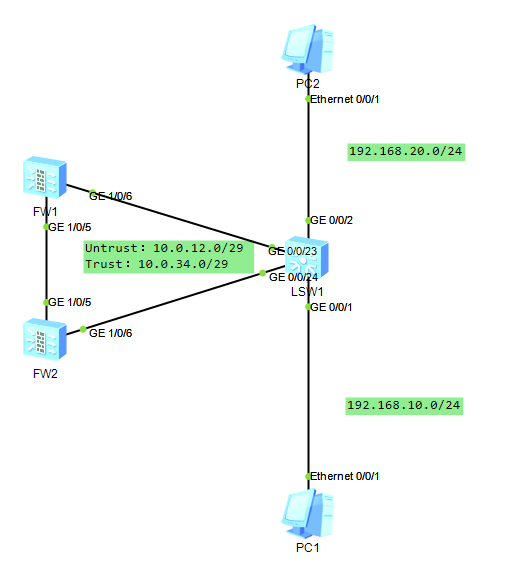

拓扑说明:
防火墙旁挂核心交换机,核心交换机分为北向和南向,分别是PC2和PC1模拟,允许PC1访问PC2,不允许PC2主动访问PC1,FW-1为Master、FW-2为Backup。整网运行OSPF协议。业务运行在虚拟防火墙上,流量走向:PC1->LSW1->FW->LSW1->PC2。

根防火墙(主)配置如下(主备墙配置类似):

#
sysname FW-1
#
 hrp enable
 hrp interface GigabitEthernet1/0/5 remote 1.1.1.2
 hrp mirror session enable         //配置会话热备
 hrp track interface GigabitEthernet1/0/6 //监控物理链路,发生故障后进行主备切换
#
vsys enable //开启虚拟系统功能
resource-class r0
#
vsys name A 1 //创建虚拟系统并分配资源给虚拟系统
 assign interface GigabitEthernet1/0/6.100
 assign interface GigabitEthernet1/0/6.200
#
ip vpn-instance A
 ipv4-family
 ipv6-family
#
ip vpn-instance default
 ipv4-family
#
bfd
#
interface GigabitEthernet1/0/5 //心跳HRP接口
 undo shutdown
 ip address 1.1.1.1 255.255.255.252
 service-manage ping permit
#
interface GigabitEthernet1/0/6
 undo shutdown
#
interface GigabitEthernet1/0/6.100
 vlan-type dot1q 100
 ip binding vpn-instance A
 ip address 10.0.34.1 255.255.255.248
 vrrp vrid 1 virtual-ip 10.0.34.6 active //主墙配置active 备墙配置standby
#
interface GigabitEthernet1/0/6.200
 vlan-type dot1q 200
 ip binding vpn-instance A
 ip address 10.0.12.1 255.255.255.248
 vrrp vrid 2 virtual-ip 10.0.12.6 active  //主墙配置active 备墙配置standby
#
firewall zone local
 set priority 100
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/0
#
firewall zone untrust
 set priority 5
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/5
#
ospf 1 vpn-instance A  //配置虚拟系统的OSPF协议,这里开启BFD为了快速感知故障
 bfd all-interfaces enable
 area 0.0.0.0
  network 10.0.12.0 0.0.0.7
  network 10.0.34.0 0.0.0.7
#
firewall zone local
 set priority 100
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet1/0/6.100
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/6.200
#
firewall zone dmz
 set priority 50
#
security-policy //配置协议,让PC1访问PC2
 rule name Trust_Untrust
  source-zone trust
  destination-zone untrust
  action permit
#
return

该配置中主要的两个要点:
一、是track物理链路,也可以考虑通过IP-link探测对端,但是这个场景意义不大,因为是直连链路,对端交换机IP配置在逻辑接口上。
二、OSPF BFD的必要性,如果没有OSPF BFD主备倒换后,会导致路由停留一阵子才会被撤销,这个时候流量依旧向主墙转发,因此导致大量丢包发生,如果配置OSPF BFD,当链路发生故障引起主备倒换后,协议会快速发现问题并撤销路由

实验现象:

PC1访问PC2

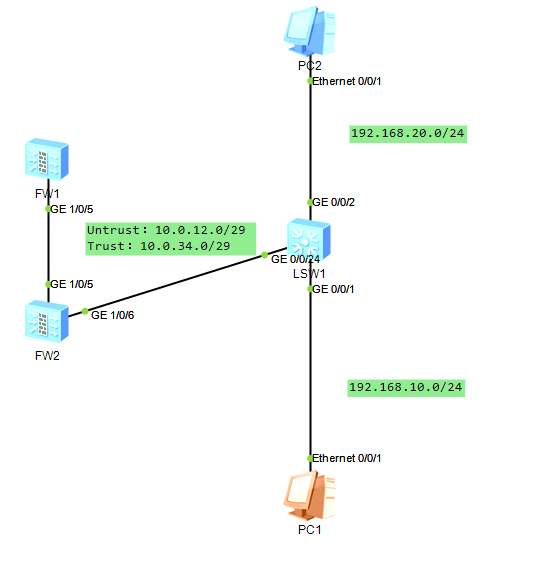

然后断开主防火墙与交换机之间链路

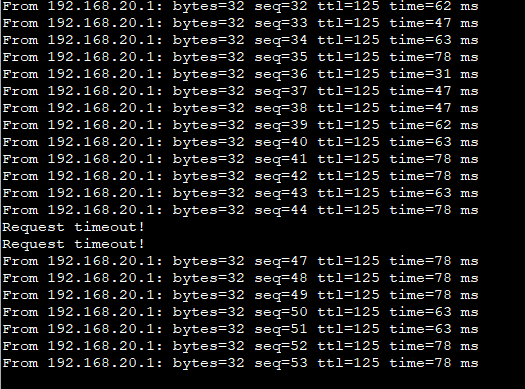

主备发生切换

回复主墙与交换机之间链路:主设备回切会有60秒的抢占延迟,也就是需要60s的时间才会切换回去,此时路由协议已经收敛完毕,回切不会导致丢包发生
