F5负载均衡之HTTP负载实验

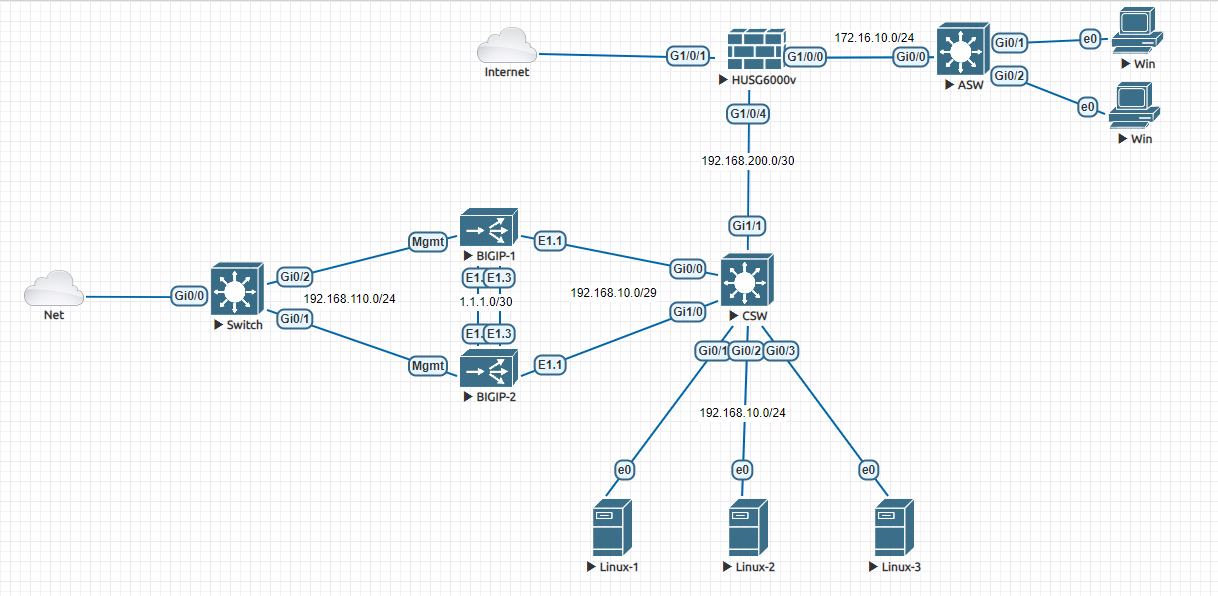

场景说明:F5旁挂在核心交换机,核心交换机作为网关,PC作为外网用户模拟,F5发布虚地址192.168.20.1,防火墙上做DNAT映射为100.1.1.1对外提供WEB服务。

由于博主本人技术太菜,再加上刚接触F5时间不长,因此各种配置模板都采用设备预设,另外还有很多参数不是很清楚,由于F5资料过于少,后续会加强学习。

F5配置:

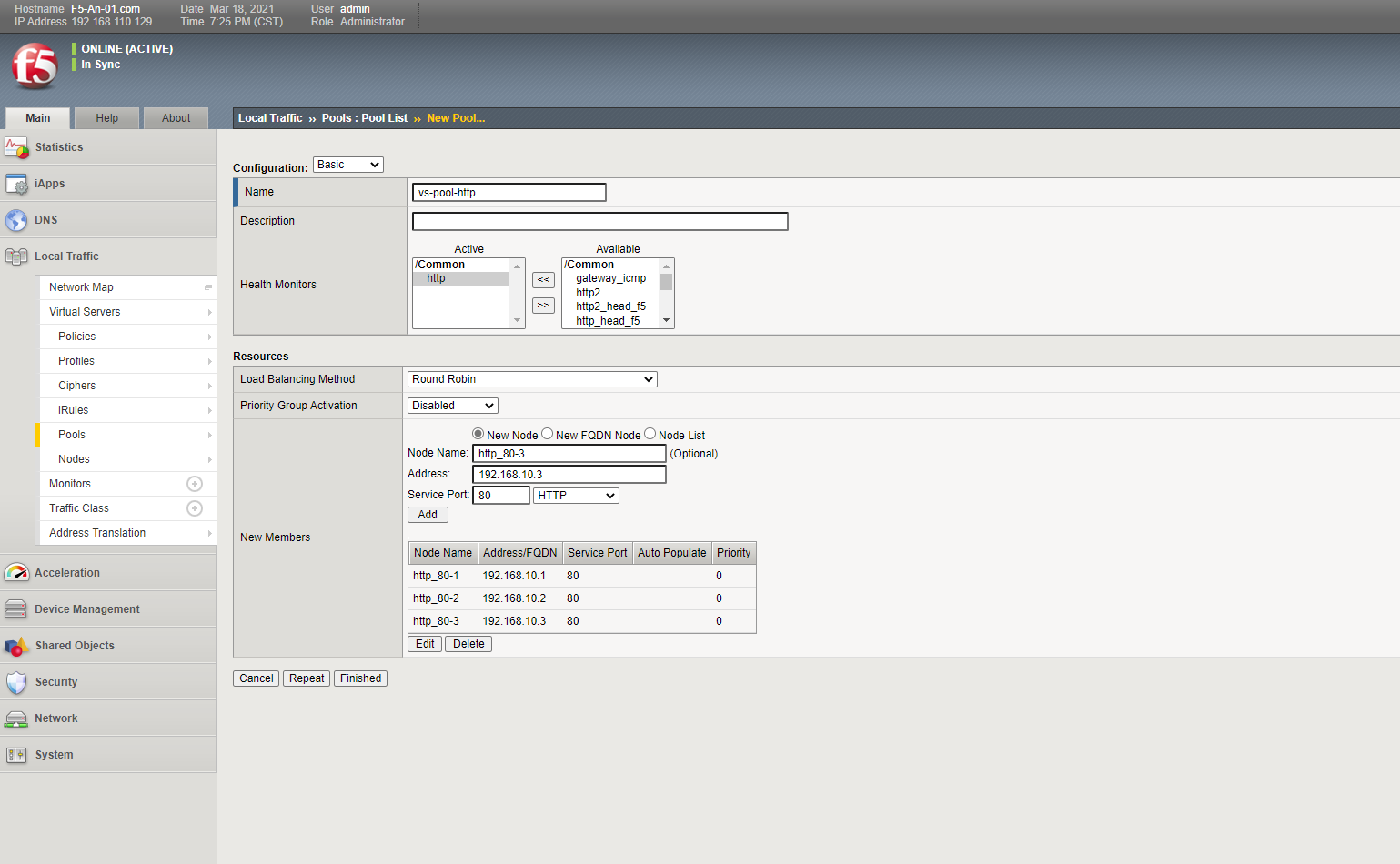

第一步:配置虚拟服务器的pool,这里负载方式采用轮询,并且加入3台服务器

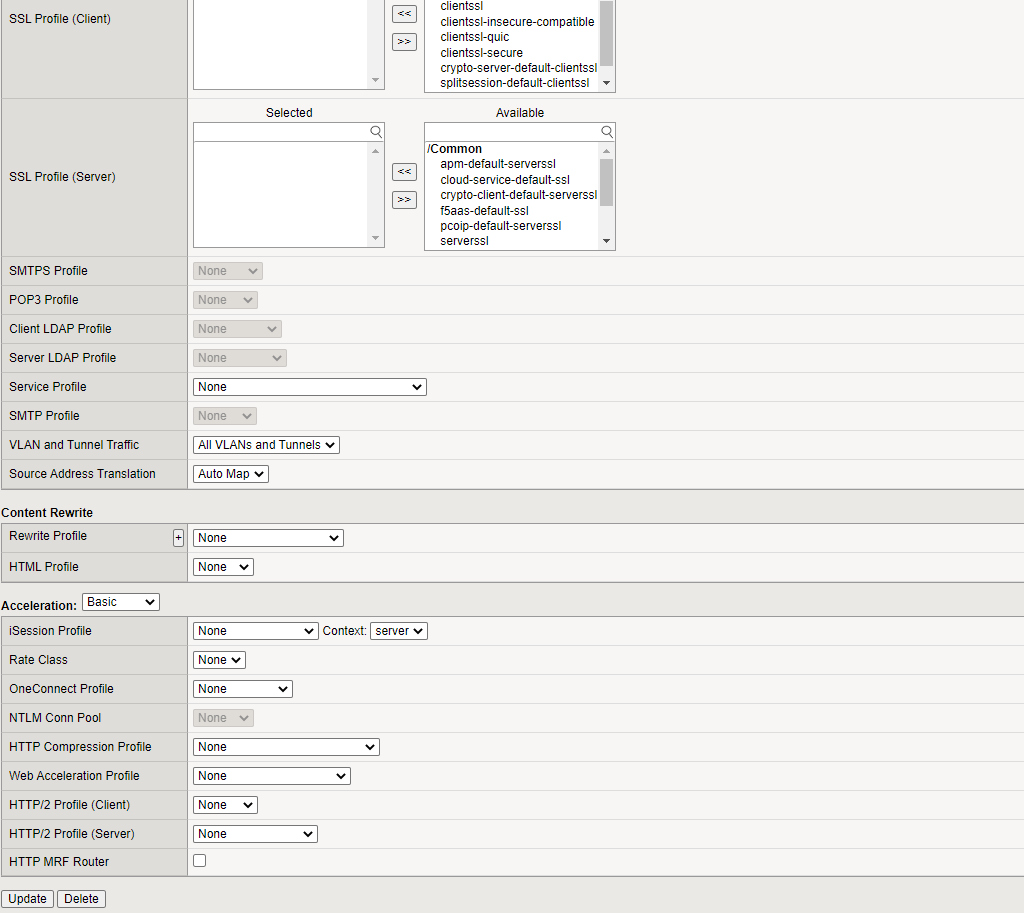

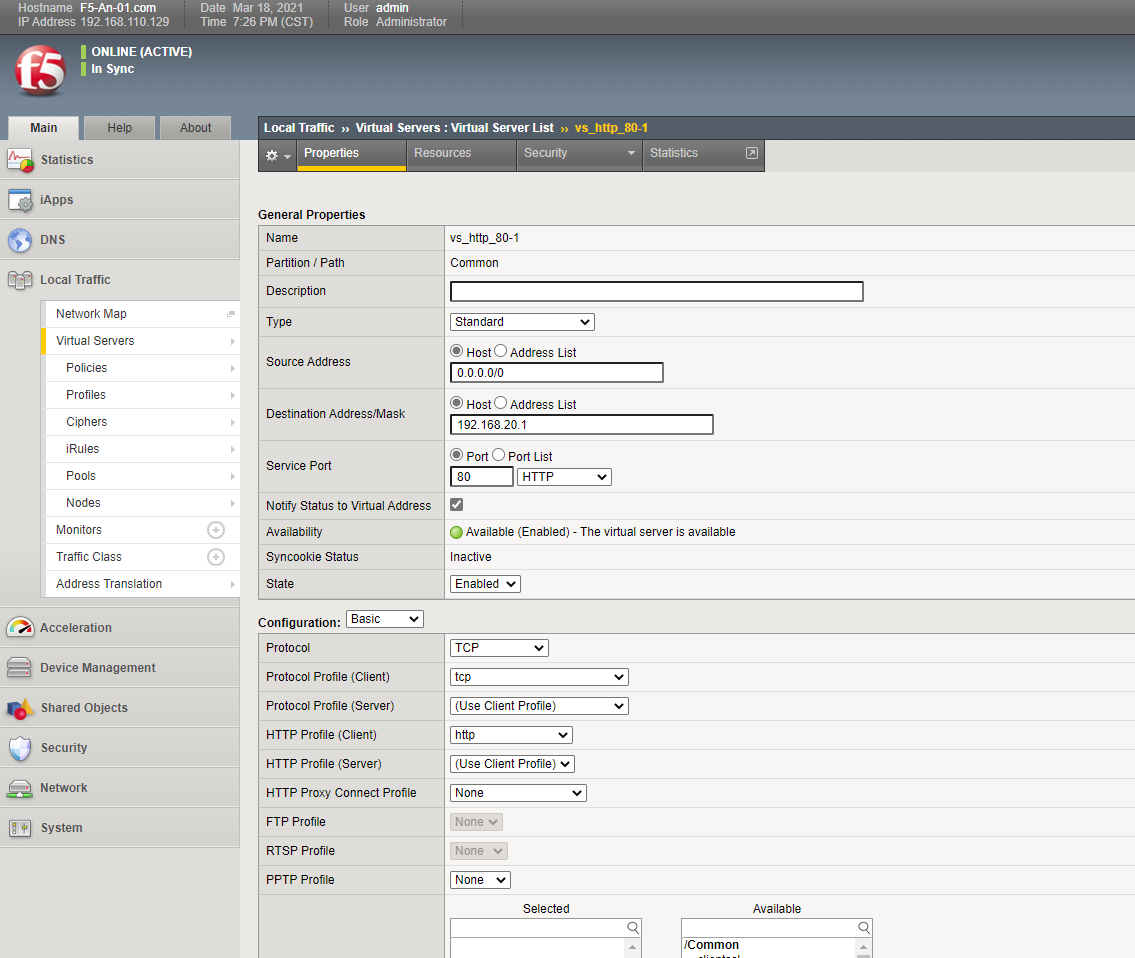

第二步:配置虚拟服务器,这里配置依旧采用预设的模板,由于旁挂场景Source Address Translation选项中采用Auto Map。

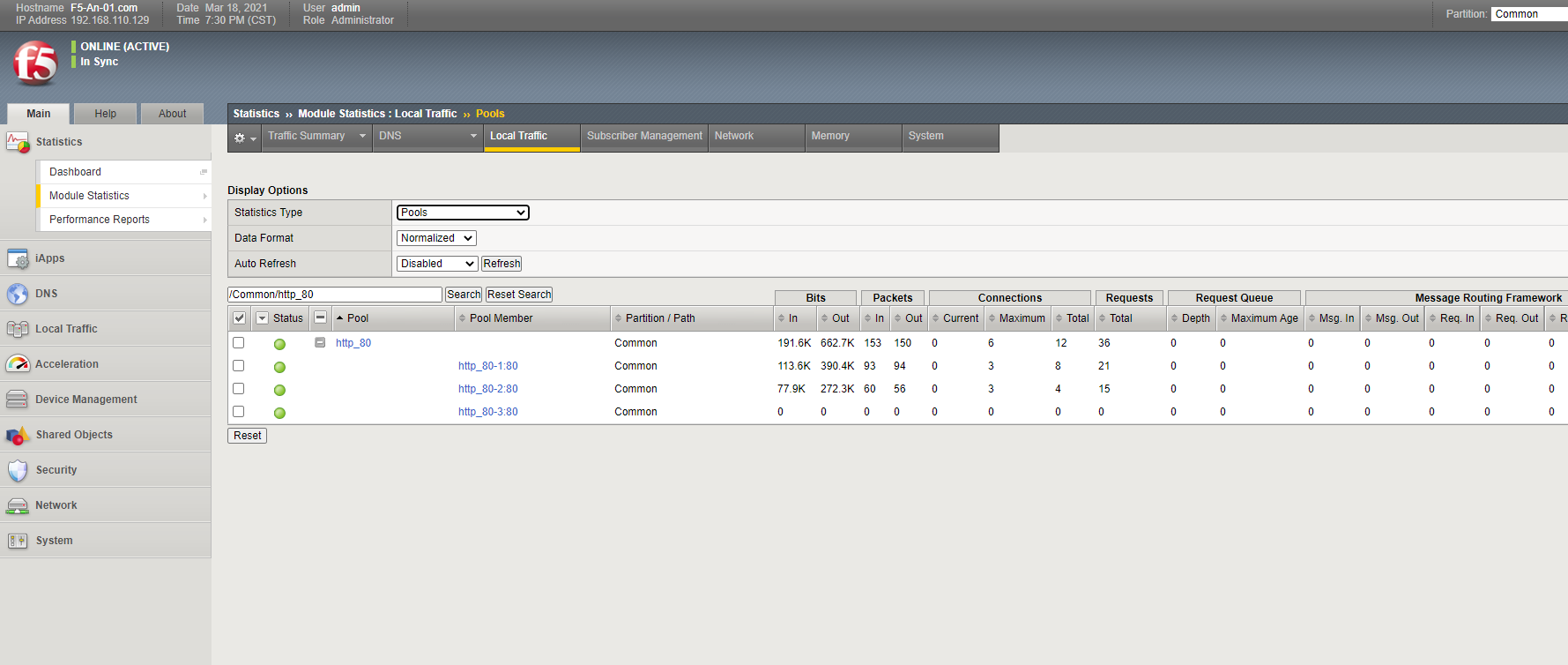

实验结果:PC上访问100.1.1.1后查看F5设备上的统计

由于采用了两台PC进行访问,因此轮询的负载均衡会根据会话匹配到前两台服务器。

F5负载均衡之HTTP负载实验》有4个想法

        1. 镜像不是试用版,是EVE模拟器中的镜像,但是需要从F5官网申请试用的Key才可以对设备进行配置。
