H3C 负载均衡器旁路部署

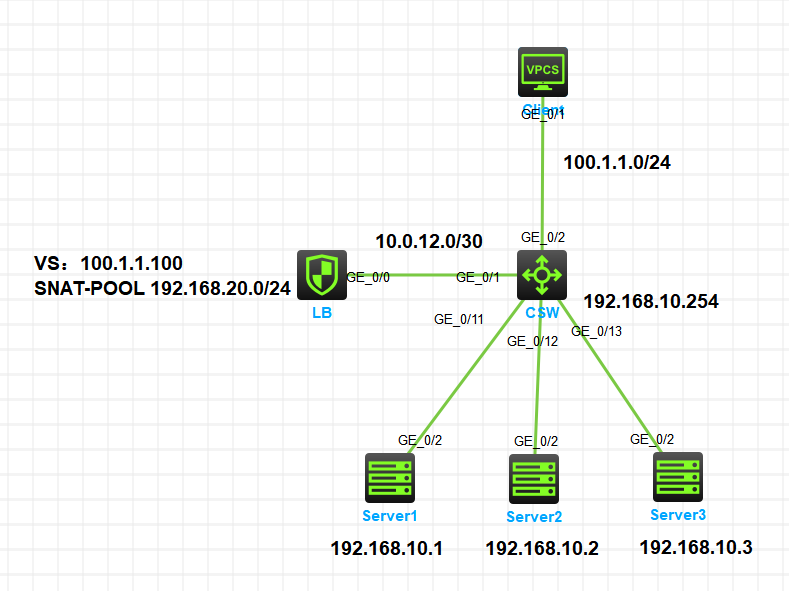

业务需求：公网Client通过访问服务器虚地址来实现对内部服务器的负载均衡，本期实验采用FTP协议进行模拟业务，业务访问路径如下：Client访问100.1.1.100虚地址，流量转发至LB设备上后，通过SNAT将Client源地址替换为SNAT-POOL池内地址，然后将流量转发至实服务器。
回包路径：实服务器根据转换后的地址，将报文转发至LB，LB收到报文后，根据负载均衡的SNAT表项，做目的地址转换，将目的地址转为CLIENT地址。

LB配置：

#
 sysname LB
#
nqa template tcp ftp_server # 配置探测模板，可以采用ftp模板，由于模拟器，没有配置ftp用户名与密码，实际场景中建议采用ftp登录方式进行健康检查，不建议采用单独端口探测
# 本次采用单接口方式接入，出入流量全部采用一个接口，或者可以通过三层子接口方式来区分出入流量。
interface GigabitEthernet1/0/0
 port link-mode route
 combo enable copper
 ip address 10.0.12.2 255.255.255.252
#
 ip route-static 0.0.0.0 0 10.0.12.1
 ip route-static 192.168.20.0 24 NULL0 # 该步骤需要配置，否则实服务器无法正常回包，由于设备是FW模拟LB，没发现snat-pool可以产生路由的命令
#
loadbalance snat-pool 192.168.20.0 # 配置snat池，这里池的作用是替换访问的源地址为池内地址，然后转发至实服务器，在旁路模式中主要用于流量牵引
 ip range start 192.168.20.0 end 192.168.20.254
#
server-farm ftp_server # 配置实服务器组
 predictor least-connection # 设置负载均衡算法为最小连接数
 snat-pool 192.168.20.0 # 设置snat-pool池
 probe ftp_server # 关联探测模板
#
real-server ftp_server_192.168.10.1 # 配置实服务器，关联服务端口及实服务器组
 ip address 192.168.10.1
 port 21
 server-farm ftp_server
#
real-server ftp_server_192.168.10.2
 ip address 192.168.10.2
 port 21
 server-farm ftp_server
#
real-server ftp_server_192.168.10.3
 ip address 192.168.10.3
 port 21
 server-farm ftp_server
#
virtual-server vs_ftp_100.1.1.100 type tcp # 配置虚服务器，关联实服务器组和做路由通告，否者不会产生直连路由。
 virtual ip address 100.1.1.100
 default server-farm ftp_server
 route-advertisement enable
 service enable
#
return

其他交换机配置就不展示了，配置内容较为简单，本篇主要为LB配置。

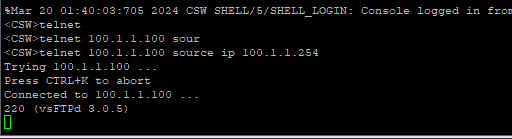

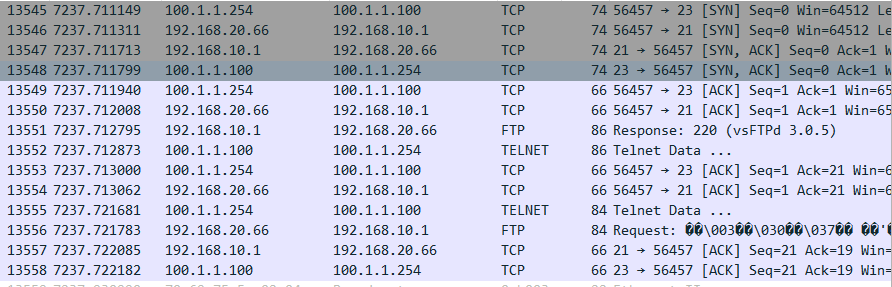

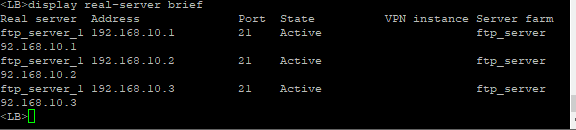

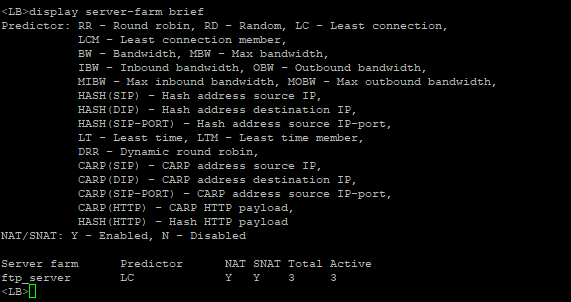

配置结果：
