H3C防火墙双机热备-双活方式-旁路组网

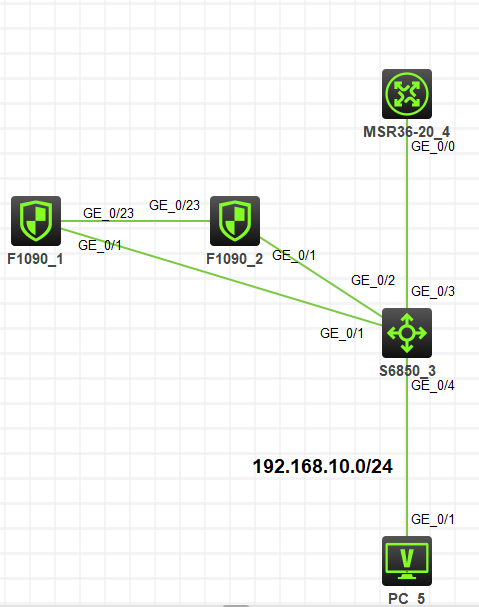

组网说明:防火墙双机旁挂在核心交换机,PC网关在核心交换机上, 核心交换机通过三层逻辑接口与防火墙互通,建立OSPF邻居关系,核心交换机通过VRF区分Internet和业务侧, Internet侧不希望接收任何私网路由。PC可以正常访问公网。

防火墙主要配置:

#
 sysname FW-A
#
track 1 interface GigabitEthernet1/0/1 //监控接口
#
ospf 100 router-id 1.1.1.1 //配置与Internet侧连接的OSPF邻居关系
 import-route direct type 1 route-policy SNAT //引入SNAT地址池,发布给Internet
 area 0.0.0.0
  network 10.0.100.0 0.0.0.3
#
ospf 101 router-id 11.11.11.11 //配置与业务侧建立OSPF邻居关系
 default-route-advertise
 area 0.0.0.0
  network 10.0.101.0 0.0.0.3
#
nat address-group 0 name SNAT //配置地址池
 address 100.1.1.0 100.1.1.255
#
 nat remote-backup port-alloc primary //配置双活防火墙场景下NAT端口资源分配
#
interface GigabitEthernet1/0/1.100
 ip address 10.0.100.2 255.255.255.252
 ospf network-type p2p
 nat outbound 2000 address-group name SNAT
 vlan-type dot1q vid 100
#
interface GigabitEthernet1/0/1.101
 ip address 10.0.101.2 255.255.255.252
 ospf network-type p2p
 vlan-type dot1q vid 101
#
interface GigabitEthernet1/0/23
 port link-mode route
 combo enable copper
 ip address 1.1.1.1 255.255.255.252
#
route-policy SNAT permit node 10 //配置路由策略用于精确引入路由使用
 if-match ip address prefix-list SNAT
#
route-policy SNAT deny node 1000
#
 ip prefix-list SNAT index 10 permit 100.1.1.0 24
#
security-zone name Trust
 import interface GigabitEthernet1/0/1.101
#
security-zone name DMZ
 import interface GigabitEthernet1/0/23
#
security-zone name Untrust
 import interface GigabitEthernet1/0/1.100
#
 ip route-static 100.1.1.0 24 NULL0
#
acl basic 2000
 rule 0 permit source 192.168.10.0 0.0.0.255
#
security-policy ip
 rule 0 name Trust_Untrust_Permit
  action pass
  source-zone Trust
  destination-zone Untrust
 rule 1 name Local_Trust&Untrust_OSPF_Permit
  action pass
  source-zone Local
  source-zone Trust
  source-zone Untrust
  destination-zone Trust
  destination-zone Untrust
  destination-zone Local
  service ospf
#
remote-backup group
 backup-mode dual-active //双活场景下需要开启
 data-channel interface GigabitEthernet1/0/23
 adjust-cost ospf enable absolute
 track 1
 local-ip 1.1.1.1
 remote-ip 1.1.1.2
 device-role primary
#
return

实验结果:

总结:本次配置要点有,防火墙是否需要两个OSPF进程来配置,这个是可选项,可以是一个也可以是两个,在一个OSPF进程的情况下需要做公网/私网路由过滤,毕竟私网路由,让北向的Internet平面学到后没有任何意义,同理公网明细路由让南向的业务侧学习也米有任何意义,另外就是默认路由是核心交换机通过OSPF下发的,如果在一个进程,那么核心交换机的业务侧OSPF则会因为VRF场景下的防环原则,导致不学习路由,需要配置vpn-instance-capability simple忽略防环。
