防火墙双机热备之:华为USG防火墙上下接交换机,防火墙二层部署

场景说明:防火墙主备双机,防火墙南向做为Trust,北向作为Untrust,两台PC在同一个vlan,允许Trust-PC访问Untrust-PC,不允许Untrsut主动访问Trust。

防火墙配置如下:

#
sysname A
#
vlan batch 10
#
 hrp enable
 hrp interface GigabitEthernet1/0/4 remote 1.1.1.2
 hrp mirror session enable  //配置会话热备,防止主备切换时因为会话不一致导致通讯中断,重新进行首包建立会话的情况
 hrp track vlan 10  //track vlan 10的接口,实际部署的时候防火墙可能不止一个接口属于vlan10,当vlan10的接口出现问题的时候VGMP协议进行主备切换
 备墙比主墙多一个配置 hrp device-standby
#
interface GigabitEthernet1/0/0
 portswitch
 undo shutdown
 port link-type trunk
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 10
 link-group 1 //配置link-group,本环境中只有一组上下联,当某个接口故障后,会关闭同组内的所有接口。如果存在多个上联、下联的场景可以考虑使用Link-group-monitor来实现多组的link-group联动
#
interface GigabitEthernet1/0/1
 portswitch
 undo shutdown
 port link-type trunk
 undo port trunk allow-pass vlan 1
 port trunk allow-pass vlan 10
 link-group 1
#
interface GigabitEthernet1/0/4
 undo shutdown
 ip address 1.1.1.1 255.255.255.252
 service-manage ping permit
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/0
 add interface GigabitEthernet1/0/1
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/0
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/4
#
security-policy
 rule name Trust_Untrust
  source-zone trust
  destination-zone untrust
  action permit
#
return

其他注意要点:上下接交换机接口在二层部署的情况,部署方式一定是主备,不能负载。

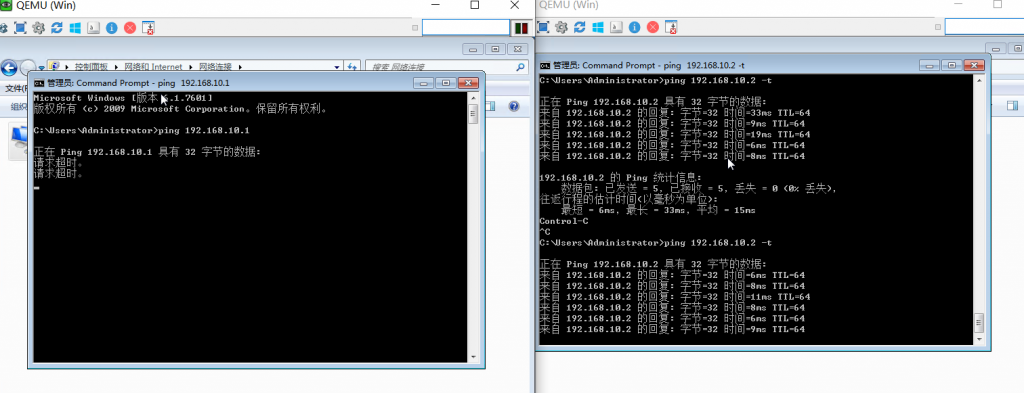

实验结果:
